SIP панель - что это такое?

SIP панель - что это такое?

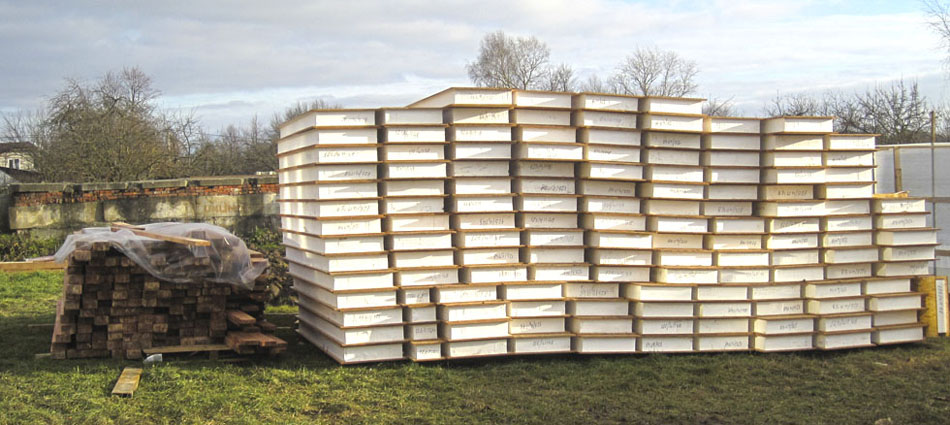

В переводе с английского sip (structural insulated panel) - это дословно "структурная изоляционная панель", или в литературном переводе "конструкционная (тепло)изоляционная панель". То есть это одновременно и основной строительный материал, несущий нагрузки, и ограждающая, изолирующая от холода поверхность. Это возможно благодаря тому, что sip панель - это композитный материал, в котором соединение исходных наделяет конечный продукт техническими характеристиками, превышающими изначальные характеристики его составляющих. Sip панель устроена по принципу бутерброда-сэндвича из трех слоев: лист конструктивного материала + блок изолирующего материала + лист конструктивного материала.

Существует несколько видов sip панелей, основанных на разных конструкционных и теплоизоляционных составляющих. Все они обладают разными несущими и теплоизоляционными характеристиками, а так же размерами (которые чаще всего привязаны к размерам конструктивных плит).

ОСП+ПСБ+ОСП

Самый распространенный, можно сказать "классический", вид панелей. Обладает высокими конструкционными характеристиками благодаря как ОСП (OSB), так и вспененному пенополистиролу (ПСБ).

Типовые размеры в Европе, привязанные к размерности листов ОСП:

  • 2,80 х 1,25 м
  • 2,50 х 1,25 м
  • 3,00 х 1,20 м (не самый распространенный размер, чаще всего при использовании ОСП германского производства)
  • 6,00 х 1,20 м (не самый распространенный размер, чаще всего при использовании ОСП германского производства)

Остальные размеры - чаще всего производная от данных.

SIP-панели, производимые "на родине" - в Северной Америке, жесткой привязки к размерам ОСП не имеют, хотя и кратны дюймам (2,44 см). Дело в том, что производители ОСП активно сотрудничают с производителями sip, поэтому поставляют тем не только самый популярный формат 2,44 х 1,22 м, но и другие, бóльшие размеры. Поэтому чаще всего исходной заготовкой является панель размером порядка 12,00 х 3,00 м, из которой в дальнейшем уже и нарезают изделия необходимого размера.

Толщина панелей зависит от выполняемой задачи. Основные размеры:

  • 124 мм (12+100+12) - межкомнатные перегородки
  • 164 мм (12+140+12) - стеновые панели
  • 214 мм (12+190+12) - плиты перекрытия

В России, в силу самостоятельного экономического понимания технологии, чаще всего встречаются панели толщинами 174 и 224мм. Причина в разных типоразмерах проста - применяемый для сборки пиломатериал. Он может быть либо технологически верным - камерной сушки - и как следствие обработки ГОСТовской древесины сечением 40х140 и 40х190мм. Либо для сиюминутного удешевления стройки - в лучшем случае атмосферной сушки (18 и более процентов влажности) - с исходным сечением 50х150 и 50х200мм


ОСП+ЭПП+ОСП

Панели с использованием экструдированного пенополистирола более распространены в Северной Америке, в России практически не встречаются. Причина проста - экструдированный пенополистирол стоит дороже вспененного.

Габариты, способ производства, методика применения идентичны панелям с ПСБ.


ОСП+ППУ+ОСП

Сэндвич-панели с "начинкой" из пенополиуритана так же более распространены в Северной Америке, но в отличии от панелей с ЭПП все же встречаются и в России.

Чаще всего изготавливаются методом заливки компонентов в каркасные заготовки панелей, где пенополиуретан и вспенивается, заполняя панель.

Габариты и методика применения схожи с остальными панелями типа ОСБ+пенопласт+ОСБ.


ОСП+МВ+ОСП

Российское "изобретение". Цель замены пенопластовых "начинок" на минеральную вату - попытка изменить пожарные характеристики панели.

Отсутствие у минераловатного утеплителя схожих с пенополистиролом несущих и распределяющих нагрузки характеристик превращает технологию из "панельной" в "каркасно-панельную" (т.к. все нагрузки ложатся на каркас из бруса, а ОСП только перераспределяет их).


ФЛ+ПСБ+ФЛ и ФЛ+МВ+ФЛ

Панели, в которых конструкционным слоем является фибролит - так же российская придумка. Цель та же, что и при замене ПСБ на минеральную вату, - изменить класс горючести панели.

Использование фибролита подразумевает некоторые особенности. Листы фибролита обычно имеют ширину 60см - следовательно, используется больше бруса. При чем более частый каркас является обязательным условием и по той причине, что листовой материал из "древесной шерсти" и портландцемента обладает много меньшими несущими характеристиками чем плита из ориентированной щепы (ОСП).


ЦСП+ПСБ+ЦСП

Западный вариант пожарозащищенной СИП-панели. Обладает несущими характеристиками средними между панелями с ОСП и с фибролитом, но много большим весом, даже по сравнению с последними.


ГКЛ+ПСБ+ГКЛ, СМЛ+ПСБ+СМЛ, ОСП+ПСБ+ГКЛ и прочие

СИП-панели, которые имеют очень скромные несущие характеристики. Используются редко и в основном для конструкции межкомнатных перегородок.
